Замена пыльника наружного шруса рено логан, а также внутренней гранаты и сальника своими руками

Как произвести замену пыльника на внутреннем и наружном шрусе?

Перед тем, как будет происходить замена пыльника, автомобиль следует вывесить подъемником.

1. 1. Демонтируем колесо с необходимой стороны.
   2. Отсоединяем палец шарового шарнира опоры нижнего поперечного рычага от поворотной цапфы.
   3. С помощью соответствующего инструмента отвинчиваем гайку, которая крепит ШРУС к ступице.
   4. Далее посредством отвода ступицы извлекаем шарнир из шлицевого зацепления с ней.
   5. Отверткой с плоским профилем размыкаем хомут на шарнире в требуемом месте и затем демонтируем его. Аналогичную процедуру производим и с хомутом крепления пыльника к полуоси.
   6. Каркас поворотного кулака следует подвязать к элементам подвески, исключив создание им помех для дальнейшей работы с шарниром.

1. Съем детали с полуоси выполняем посредством несильных ударов молотком по наружному ободу корпуса шарнира, избегая попаданий в сепаратор. Не забываем предварительно снять пыльник с корпуса, «навернув» его на полуось.
2. После снятия узла накладываем в его механизм новую смазку, снимаем с полуоси старый пыльник, надеваем новый и устанавливаем шарнир по алгоритму, обратному процедуре снятия.
3. После завершения монтажа шарнира не забываем проверить правильность установки хомутов их затяжку клещами.

Таким образом и осуществляется замена пыльника. Данный перечень манипуляций позволяет заменить пыльник на наружном шарнире на авто Рено Логан. Далее будет рассмотрена последовательность действий при замене чехла на внутреннем узле.

Работа может быть выполнена несколькими способами.

1. После демонтажа наружного шарнира добираемся до пыльника внутреннего и заменяем его. Процесс сборки выполняем в обратном порядке.
2. Второй вариант предусматривает демонтаж полуоси в сборе. Метод характеризуется несколько большим удобством.

Что такое пыльники и с какого материала воспроизводятся?

В большинстве случаев, такие элементы установлены практически на всех авто легкого типа, или на задних и передних мостах внедорожников. Как правило, такие транспортные средства характеризуются незаменимой подвеской.

Пыльник — это специальный чехол, предназначенный для выполнения надежной защитной функции. Создается из резины и выполняется в форме трубы гофрированного типа. Данный чехол, является практически незаменимой вещью, которая служит хорошей защитой от пыли или загрязнений любого вида. Разработчиками планировалось то, что срок надежной работы данного вида конструкций будет идентичен ресурсу всего транспортного средства. Как показало время, длительные условия эксплуатации таких элементов внесли серьезные изменения, поэтому наиболее ненадежным звеном стал именно пыльник. Специально для создания пыльника, было разработано ряд особых материалов, который отличаются отличной устойчивостью к влаге и низким температурным показателям. Перед тем как заменить пыльники ШРУСа, сначала нужно изучить условия, при которых необходима его замена.

Новый резиновый пыльник

Советы и замечания

Выше была описана процедура замены наружного пыльника левого ШРУСа. Отличий в процессе замены для левой и правой сторон практически нет. Разница заключается лишь в том, что защитный чехол правого внутреннего ШРУСа крепится к коробке передач не с помощью болтов. Сам шарнир установлен на шлицах и зафиксирован стопором, поэтому снятие вала осуществляется постукиванием молотка через выколотку.

Несмотря на то, что на автомобилях до рестайлинга 2010 года ШРУСы неразборные, принципиально их конструкция не изменилась, поэтому технология замены пыльников ШРУСов аналогичная.

Если нет съёмника шруса

При отсутствии съемника для демонтажа стопорного кольца внутренней обоймы шарнира действовать молотком и зубилом нужно осторожно, чтобы не сломать ее. Рекомендуется наносить слабые удары по точкам обоймы, расположенным по окружности под углом 120° друг к другу и продолжать последовательно делать это до полного снятия обоймы

Чтобы избежать потери колец обоймы перед демонтажем необходимо обернуть ее куском ветоши.

Осмотрите оба пыльника (наружный и внутренний), если снимали весь привод!

При замене пыльника внешнего ШРУСа вполне резонным будет произвести замену и внутреннего пыльника. Во-первых, на момент снятия внешнего защитного чехла большая часть демонтажных работ будет уже выполнена, а, во-вторых, это заметно увеличит общий срок службы привода. Кроме того, настоятельно рекомендуется наряду с внешним пыльником заменить также пластиковый пыльник, сальник и подшипник.

Таким образом, произведя сравнительно несложную операцию по замене наружного пыльника ШРУСа, можно предотвратить трудоемкую и затратную работу по замене всего ШРУСа или привода колеса в сборе.

The following two tabs change content below.

Я просто болен автомобилями. Стараюсь подробно изучить каждый автомобиль, которым владел. Мне нравится ночная езда по улицам города. В своих автомобилях стараюсь осуществлять ремонт своими руками!

Тэги: Рено Логан

Последствия повреждения пыльника шруса!

Необходимость замены пыльника может быть определена при его визуальном осмотре, если обнаружены разрывы, трещины, подтекания смазки.

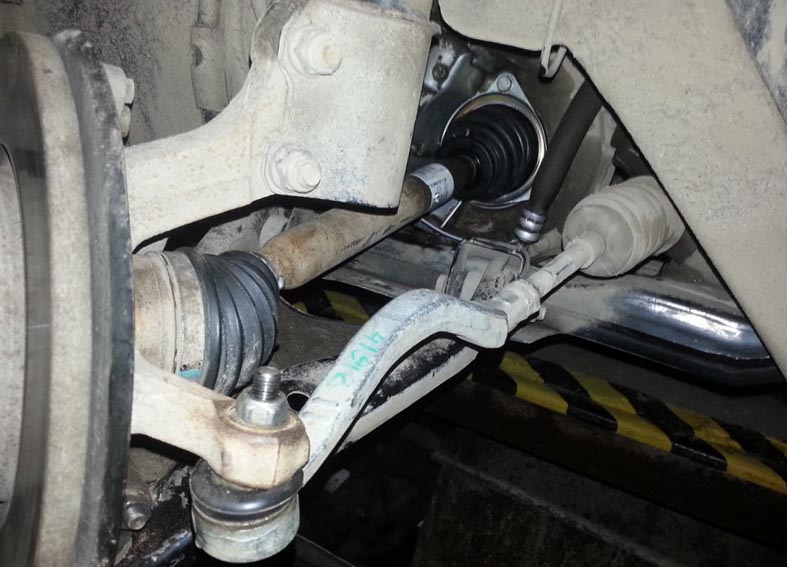

Визуальный осмотр состояния пыльников на приводе

В случае, если в шарнир уже успела проникнуть грязь, сигналами того, что требуется срочное вмешательство, могут быть:

• гул или треск при поворотах колёс;
• увод машины в сторону;
• биение руля;
• пробуксовка при старте (скорее всего поломка внутреннего шруса).

Порванный пыльник, через который внутрь шруса проникала грязь

Инструменты и приспособления, которые понадобятся для замены

• Набор рожковых ключей;
• Набор торцевых головок;
• Вороток;
• Новые защитные чехлы и сальники;
• Домкраты (2 шт.);
• Зубило;
• Молоток;
• Противооткатные упоры;
• Съемники для выпрессовки шаровых опор;
• Емкость для трансмиссионного масла;
• Свежая смазка для ШРУС.

Замены пыльника (+ фото)

1. Рекомендуется установить автомобиль на смотровую канаву. При помощи головки на «30» и воротка открутить гайку крепления ступицы колеса, со стороны которого будет производиться замена пыльника.
2. Под задние колеса установить противооткатные упоры, передние колеса вывесить при помощи домкратов.
3. Используя головку на «17», открутить колесные болты и снять колесо.
4. Выкрутив при помощи ключа или головки на «10» болты крепления защиты картера двигателя, снять защиту.

5. Вручную снять пластиковую заливную пробку коробки передач, ключом на «8» открутить сливную пробку и слить масло в специально приготовленную ёмкость.

   Сливная горловина

6. При помощи специального съёмника снять рулевую тягу. Заодно можно попросить напарника покрутить рулём, и проверить без рулевых наконечников, не стучит ли рулевая рейка. Если присутстсвуют скрипы и стуки, то необходим ремонт и подтяжка рулевой рейки.

7. Открутить болты крепления шаровой опоры рычага подвески и демонтировать опору. (болт на 16, в некоторых мануалах указан на 15, зависит от фазы).

   Снимаем шаровую

8. Снять ступицу колеса.

   Некоторые мануалы говорят о том, что проще снять весь поворотный кулак, и разобрать ступицу на коленке

9. При помощи торцевой головки на «13» открутить 3 болта крепления внутреннего ШРУСа к корпусу коробки передач.
10. Вытащить привод.
11. Используя молоток и зубило или съемник стопорных колец, снять с вала привода внутреннюю обойму шарнира.
12. Отверткой ослабить хомут крепления пыльника внутреннего ШРУСа и снять пыльник.
13. Демонтировать пластмассовый пыльник внутреннего ШРУСа и находящиеся рядом с ним сальник и подшипник. Для демонтажа последнего используется съемник либо зубило и молоток. В последнем случае удары нужно наносить со средней силой и направлять в верхнюю часть подшипника.

14. Снять поврежденный наружный пыльник ШРУСа, ослабив хомуты его крепления (в зависимости от фазы, хомуты могут быть неразборными, придётся их пилить или ломать).

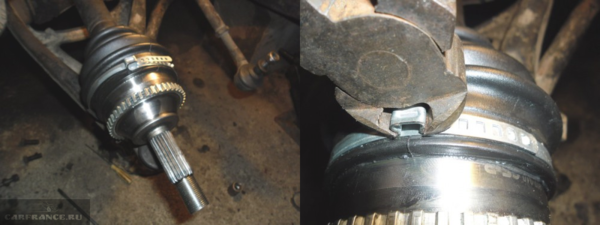

    Кусачками откусили хомуты

15. Промыть ШРУС бензином и тщательно протереть.

16. Нанести небольшое количество смазки для шарниров на вал для облегчения надевания нового пыльника, заложить в него смазку и протянуть его к ШРУСу. Закрепить хомутами.

    Одеваем пыльник

17. Произвести сборку в обратной последовательности.

    Шрус установлен на законное место

Это интересно: Замена левого сальника привода Рено Логан: рассматриваем обстоятельно

Замена наружного ШРУСа

1. Срываем болты крепления с колеса и ступичную гайку, выставляем противооткатные упоры под задние колёса. (Для того, чтобы легче было сорвать гайки, лучше использовать удлинитель для воротка).

2. Домкратим автомобиль и ставим на упор (ни в коем случае не работаем на домкрате) и вывешиваем колесо.
3. Снимаем колесо.
4. Откручиваем 2 болта, которые крепят шаровую к поворотному кулаку.
5. Если не идет используем удлинитель для воротка и WD-40.
6. Выворачиваем руль в сторону и немного оттягиваем поворотный кулак со стойкой и извлекаем наружную часть ступицы вместе со ШРУСом (Для удобства можно произвести несколько не сильных ударов молотком).
7. Далее демонтируем старый пыльник и хомуты и выкидываем, лучше поставить новые.
8. Далее необходимо снять сам ШРУС. Если у Вас есть специальное съемное устройство, то используйте его. Если же нет, то сбивать его с места придется молотком.
9. Проводим удары молотком по ШРУСу, вращая его по полуоси. После недолгих усилий ШРУС должен поддаться.

Установленный шарнир вместе с наружным пыльником ШРУСа закрепляется в ступице. Остается долить слитое перед демонтажем масло в коробку переключения передач. Подобная замена наружного ШРУСа больших сложностей не представляет, и может вполне выполняется самостоятельно. Частично разобранная передняя подвеска после установки нового наружного шарнира восстанавливается.

Шрус правый Рено Логан

Правый приводной вал фронтального колеса также продается в сборе, хотя в продаже можно повстречать и раздельно внешние «гранаты» (неоригинального производства). Вал с внешним ШРУСом считается неразъемной конструкцией, но есть много мастеров, которые могут снять и установить внешную «гранату» на вал. Можно сберечь – приобрести раздельно внешний шарнир и поменять его, он будет стоить существенно дешевле. Но следует учесть, что изнашивается не только лишь ШРУС, но к тому же шлицы самого вала, потому экономия возможно окажется неоправданной. Из этого можно прийти к выводу – поменять раздельно гранату целенаправлено, если у приводного вала маленькой пробег, а ШРУС захрустел. Замена вентилятора отопителя (печки) на Рено Логан. Пыльник внутренний правого привода замена Замена шаровой опоры на Рено Логан. Если привод уже старенькый, его лучше поменять весь полностью.

Процесс замены

Чтобы каждый автомобилист мог немного сэкономить, следует четко знать, как заменить пыльник. Кстати в интернете есть масса видео, где данный процесс описывается. Алгоритм действий выглядит таким образом:

• Машина загоняется на яму и снимаются передние колеса.
• Ослабить гайку на ступице нужного колеса.
• Демонтировать защиту мотора.
• Из коробки переключения передач сливается все масло.
• Выкручивается рулевая тяга и дальше она снимается со ступицы.
• Открутить шаровую опору и снять ее полностью.
• Отсоединив опору, сместить ступицу в сторону.
• Откручиваются болты, крепящие внутренний пыльник.
• ШРУС и привод демонтировать.
• Используя съемник, извлечь обойму ШРУСа, расположенную внутри.
• Ослабить хомут на пыльнике и его снять.
• Снять пластиковый пыльник. Рядом с ним удастся увидеть сальник и подшипник — их тоже снимать.
• Демонтировать хомуты с наружного пыльника и разрезать его.
• Остается только натянуть на вал новый защитный элемент.
• Сборка осуществляется в обратной последовательности.

Теперь все точно знают, как поменять пыльник шарнира равных угловых скоростей. Однако, есть одна особенность. Последовательность будет действительно такой, как написано выше. Только размеры правого внешнего пыльника будут несколько отличаться.  Примерно на несколько сантиметров он длиннее, нежели левый. Что касается его диаметра, он меньше на полтора сантиметра. Это говорит о том, что пыльники на Reno Logan не взаимозаменяемые. Не стоит забывать об этом, находясь в автомобильном магазине.

Когда нужно осуществлять замену?

Есть ряд причин, указывающих на то, что подошло время замены ШРУСа. Сейчас они будут приведены:

1. Визуальный осмотр показал, что на защите имеются многочисленные трещины, которые скоро превратятся в дыры.
2. Когда водитель поворачивает рулевое колесо, слышен треск или довольно сильный вой.
3. Во время езды автомобиль постоянно тянет в одну из сторон.
4. Водитель наблюдает под своим транспортным средством масляные потеки. Возможно дело не в порванном пыльнике, но и на него нужно обязательно посмотреть.

5. На рулевом колесе чувствуется сильное биение, исходящие непосредственного от одного из передних колес.

Замена пыльника(сальника) шруса левого внутреннего +ступичный подшипник, колодки и рукоятка КПП

Итак, по порядку, ездил в сервис rg-service.ru, на замену ступичного подшипника левого, начал гудеть, попутно решено заменить так называемый пыльник полуоси(пыльник(сальник) шруса левый внутренний), меняли мне его еще по гарантии на 45 тыс., но поменяли криво, начал потеть. Доездил я так до 128 тыс., кроме небольшого потения, проблем не было, зайду вперед, скажу что он еще бы столько же отходил скорей всего. Но так как я закупил данный пыльник, старого образца, +масло в коробку, решил менять.

Полный размерКаталожный номер 8200017057, является пыльником старого образца.

№1 С подшипником никаких проблем не возникло, брал оригинал, все четко. А вот пыльник оказался либо оочень крутой подделкой, либо брак с завода, мастер предупредил что на привод, новый сальник очень легко сел, лучше последить за ним. Что я и сделал. За работу отдал 2500(замена ступичного и сальника), масло решили пока не менять, мало ли потечет(и не зря как оказалось).

Печаль пришла буквально на следующий день, сальник потек, в прямом смысле слова. Закидало маслом все вокруг пыльника. А мне к брату ехать в Чехов 50 км. Решил ехать к Чеховскому официальному сервису(как потом выяснил они переехали в Серпухов). Чтобы ставили оригинал, нового образца и с гарантией.

Полный размерВот номер оригинала, нового образца.

За работу +запчасти отдал 3500, масло мое(реношный оригинал), залили бесплатно. 3 дня вроде не течет и не потеет(правда плохо от масла почистили, и остались старые пятна). Надеюсь эпопея с пыльником исчерпана, но пока слежу, мало ли что, есть гарантия.

№2 Опять о колодках, короче свист достал, я не выдержал, и купил еще одни колодки, взял на пробу Бош, скажу сразу зря, скрипеть стало еще хуже, раза в 3. И вернул обратно я TRW GDB 807, попутно все еще раз прочистив, и смазав МС-1600. На колодках сделал скосы по краям, как на многих колодках, чтобы прилегание к диску было более плавное и равномерное. Конечно при разогреве диска в пробках посвистывает, буду надеяться что притрутся. А проблема скорей всего в дисках TRW, либо еще притираются, либо паленка. Хотя сомневаюсь что палево.

Полный размервроде не подделка, хотя в комплекте противоскрипных пластин не оказалось.

Полный размер2 пакетика взял, кто-то ругает, кто-то хвалит, посмотрим как себя покажет.

№3 Поменял ручку КПП и немного чехол укоротил, чтобы не гнуло при переключениях, а то при трении между собой поскрипывает. Брал чуть другой номер, от Весты, отличается тем что набалдашник хромированный.

Полный размерВот номерок, за 600 рублей приобрел, кожа.

Полный размерВот что с моим стало.

Полный размерВот что с моим стало.

Полный размерС этой стороны почти как новый, но руке не удобно цепляться за протертую кожу.

Как выглядит в машине чуть позже сфоткаю, сразу скажу что замена прошла отлично, стало как родное.

На сегодня пока-что все, ездит радует, в сервисе сказали что пробег не соответствует состоянию, поинтересовались, может я счетчик накручиваю, типа для отчетности, объяснил что много езжу, просто слежу за машиной.

ШРУС наружный Рено Логан

«Граната» внешняя представляет собой корпус со шлицами, на конце шлицов имеется резьба. Рено Логан замена сальника левого и правого привода. Шлицевое соединение не дает проворачиваться ШРУСу в колесной ступице, потому ступица крутится совместно с шарниром. На резьбу накручивается гайка, она агрессивно фиксирует «гранату» в ступице. В корпус «гранаты» устанавливается обойма (сепаратор), в прорезях которой располагается 6 шариков (подшипников), внутренняя полость обоймы набивается консистентной смазкой, специально созданной для колесных шарниров.

В процессе использования все детали внешней «гранаты» изнашиваются, поломки также появляются вследствие ударов. Правильная замена ремня генератора на автомобиле Рено Сценик. Общая информация, список необходимых инструментов, правильная. Износиться может как сама обойма, так и внутренняя полость корпуса, в итоге износа в соединении возникает свободный ход. На снятом приводном вале свободный ход найти просто – нужно одной рукою взяться за вал, а другой – за внешную «гранату» и попробовать крутить одну деталь относительно другой. Можно ли справиться с ремонтом Рено Логан Замена привода Приходится обращаться на. Если есть свободный ход, он ощутим руками.

У внешнего ШРУСа также могут иметься и другие неисправности:

• расколоться (треснуть) сепаратор;
• от недочета смазки заржаветь либо покрыться грязюкой шарики. Если смазки будет недостаточно, лимонка выйдет из строя, «сгорит».

Основными признаками неисправной внешней «гранаты» является появления щелчков во время движения автомобиля при повороте руля, если машина едет прямо, недостаток не находится.

Последствия повреждения пыльника шруса!

Необходимость замены пыльника может быть определена при его визуальном осмотре, если обнаружены разрывы, трещины, подтекания смазки.

Визуальный осмотр состояния пыльников на приводе

В случае, если в шарнир уже успела проникнуть грязь, сигналами того, что требуется срочное вмешательство, могут быть:

• гул или треск при поворотах колёс;
• увод машины в сторону;
• биение руля;
• пробуксовка при старте (скорее всего поломка внутреннего шруса).

Порванный пыльник, через который внутрь шруса проникала грязь

Инструменты и приспособления, которые понадобятся для замены

Набор торцевых головок

Смазка Шрус

Противооткатные башмачки

Набор торцевых ключей

• Набор рожковых ключей;
• Набор торцевых головок;
• Вороток;
• Новые защитные чехлы и сальники;
• Домкраты (2 шт.);
• Зубило;
• Молоток;
• Противооткатные упоры;
• Съемники для выпрессовки шаровых опор;
• Емкость для трансмиссионного масла;
• Свежая смазка для ШРУС.

Замены пыльника (+ фото)

1. Рекомендуется установить автомобиль на смотровую канаву. При помощи головки на «30» и воротка открутить гайку крепления ступицы колеса, со стороны которого будет производиться замена пыльника.
2. Под задние колеса установить противооткатные упоры, передние колеса вывесить при помощи домкратов.
3. Используя головку на «17», открутить колесные болты и снять колесо.
4. Выкрутив при помощи ключа или головки на «10» болты крепления защиты картера двигателя, снять защиту.

5. Вручную снять пластиковую заливную пробку коробки передач, ключом на «8» открутить сливную пробку и слить масло в специально приготовленную ёмкость.

   Сливная горловина

6. При помощи специального съёмника снять рулевую тягу. Заодно можно попросить напарника покрутить рулём, и проверить без рулевых наконечников, не стучит ли рулевая рейка. Если присутстсвуют скрипы и стуки, то необходим ремонт и подтяжка рулевой рейки.

7. Открутить болты крепления шаровой опоры рычага подвески и демонтировать опору. (болт на 16, в некоторых мануалах указан на 15, зависит от фазы).

   Снимаем шаровую

8. Снять ступицу колеса.

   Некоторые мануалы говорят о том, что проще снять весь поворотный кулак, и разобрать ступицу на коленке

9. При помощи торцевой головки на «13» открутить 3 болта крепления внутреннего ШРУСа к корпусу коробки передач.
10. Вытащить привод.
11. Используя молоток и зубило или съемник стопорных колец, снять с вала привода внутреннюю обойму шарнира.
12. Отверткой ослабить хомут крепления пыльника внутреннего ШРУСа и снять пыльник.
13. Демонтировать пластмассовый пыльник внутреннего ШРУСа и находящиеся рядом с ним сальник и подшипник. Для демонтажа последнего используется съемник либо зубило и молоток. В последнем случае удары нужно наносить со средней силой и направлять в верхнюю часть подшипника.

14. Снять поврежденный наружный пыльник ШРУСа, ослабив хомуты его крепления (в зависимости от фазы, хомуты могут быть неразборными, придётся их пилить или ломать).

    Кусачками откусили хомуты

15. Промыть ШРУС бензином и тщательно протереть.

16. Нанести небольшое количество смазки для шарниров на вал для облегчения надевания нового пыльника, заложить в него смазку и протянуть его к ШРУСу. Закрепить хомутами.

    Одеваем пыльник

17. Произвести сборку в обратной последовательности.

    Шрус установлен на законное место

Замена пыльника наружного ШРУСа привода правого колеса Рено Логан

Для замены пыльника придется демонтировать весь привод правого колеса с автомобиля, снять внутренний шарнир (ШРУС) с его пыльником и установить пыльник наружного ШРУСа протянув его через вал привода. Наружний ШРУС снимать и разбирать нельзя. В случае обнаружения его неисправности привод правого колеса заменяется в сборе.

Необходимые инструменты, приспособления и запасные части

— Набор для замены грязезащитного чехла наружного шарнира привода (он одинаковый для правого и левого приводов): грязезащитный чехол (пыльник) наружного шруса, смазка шарнира (250 гр), маленький и большой хомуты крепления пыльника

— Два дополнительных хомута крепления пыльника (для пыльника внутреннего шарнира, так как его тоже придется снимать)

— Съемник стопорных колец

— Болгарка или бокорезы для перерезания старых хомутов

— Выколотка из мягкого металла

— Головка на «24» или трубка подходящего диаметра

Подготовительные работы

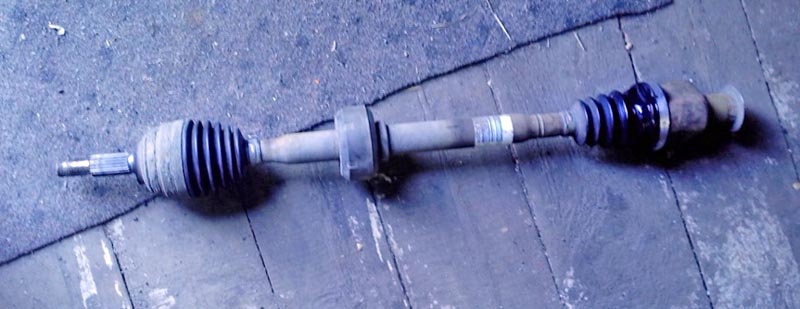

— Снимаем привод переднего правого колеса

Для этого необходимо ослабить гайку крепления ступицы переднего колеса, ослабить болты крепления колеса, поддомкратить автомобиль, снять колесо, отсоединить шаровую опору отвернув болт ее крепления, окончательно отвернуть гайку ступицы. Придерживая ШРУС, сдвигаем поворотный кулак стойки на себя. Выводим из отверстия в ступице хвостовик ШРУСа. Если не выводится слегка стукаем по нему молотком.

Сдвигаем наконечник корпуса внутреннего ШРУСа со шлицевого вала полуосевой шестерни дифференциала коробки передач. Снимаем привод колеса.

— Очищаем снятый привод колеса от загрязнения

Протираем тряпкой, при необходимости наждачкой снимаем ржавчину с вала.

Снимаем внутренний шарнир привода

Зажимаем привод за вал в тиски с накладками на губки из мягкого материала.

Снимаем хомуты пыльника внутреннего шарнира (перекусываем их бокорезами). Если хомуты заводские или аналогичные им надрезаем их по диагонали болгаркой или пилкой по металлу (стараясь не повредить пыльник), поддеваем отверткой переламываем и снимаем.

Снимаем корпус внутреннего шарнира. Следим чтобы из него не выпала пружина с чашкой.

Снимаем трехшиповой шарнир (трипод) с вала привода. Помечаем его расположение на валу. Снимаем съемником его стопорное кольцо.

Сдвигаем немного назад пыльник. Сбиваем шарнир с вала ударами молотка в корпус через выколотку из мягкого металла. Стараемся не повредить ролики трехшиповика.

Снимаем грязезащитный чехол с вала привода.

Снимаем с вала динамический демпфер

Вынимаем привод из тисков. Очищаем вал от загрязнения, помечаем расположение демпфера на валу, стягиваем его, преодолевая сопротивление.

Срезаем бокорезами (или срезаем болгаркой) хомуты пыльника и сдвигаем его вниз по валу.

Промываем наружный шарнир

В случае необходимости промываем полость наружного шарнира бензином, соляркой или керосином. Шарнир при этом не разбираем. Сушим сжатым воздухом. Закладываем в шарнир половину имеющейся смазки (125 гр).

Устанавливаем новый пыльник наружного шарнира

Закладываем в него оставшуюся смазку и протягиваем по валу. Края установленного пыльника должны лечь в канавки на валу и корпусе шарнира. На внутренней поверхности широкой части пыльника имеется буртик, который должен точно встать в проточку на корпусе наружного ШРУСа. Для этого необходимо надвинуть широкий край пыльниника на корпус ШРУСа до упора. Если буртик и проточка не будут совмещены пыльник будет соскакивать с корпуса ШРУСа при движении автомобиля. Удаляем из-под пыльника воздух просунув под его край отвертку. Устанавливаем и затягиваем новые хомуты

Особое внимание затяжке большого хомута, он должен вдавить буртик на пыльнике в проточку на корпусе

Собираем внутренний шарнир с пыльником

Трехшиповой подшипник напрессовываем на вал в то положение в котором он стоял (по меткам). Для напрессовки используем головку на «24» и молоток. Ставим стопорное кольцо. Устанавливаем корпус шарнира, пыльник. Стягиваем пыльник хомутами.

Устанавливаем привод обратно на автомобиль в порядке обратном снятию

Вначале одеваем на шлицы в коробке передач внутренний шарнир, затем вставляем в ступицу переднего колеса шлицевой наконечник переднего шарнира. Присоединяем шаровую. Устанавливаем ступичную гайку и слегка затягиваем ее. Устанавливаем колесо и опускаем автомобиль с домкрата. Затягиваем болты колеса. Затягиваем гайку ступицы.

Примечания и дополнения

— Следует очень ответственно подойти к выбору хомутов для затягивания пыльников ШРУСов привода. Необходимы широкие хомуты с возможностью сильной затяжки. Вместо металлических хомутов пыльников привода колеса автомобиля Рено Логан не желательно использовать пластмассовые широкие самозатягивающиеся хомуты.

Подготовка к замене гранаты

Вкратце все действия выглядят так: надо снять поворотный кулак в сборе со ступицей и тормозным диском. Для этого от кулака отключают разъём ABS, удаляют тормозной суппорт и т.д. Эти действия можно назвать подготовительными.

Результат всех стараний

Сначала попробуйте выкрутить гайку передней ступицы (ключ «на 30»). Если получится, нужно вывесить авто на домкрате. Затем, сняв колесо, отключайте датчик ABS.

Двухпроводной электрический разъём

Сожмите лепестки разъёма и отсоедините его от кулака.

Долой суппорт

Обычным рожковым ключом «на 18» надо выкрутить два винта крепления суппорта. Снимать колодки не нужно.

Временно избавились от суппорта

Тормозной механизм можно подвесить на пружине, прикрепив его на проволоке.

Разъединяем кулак и рычаг подвески

При помощи двух торцовых ключей «на 16» надо скрутить гайку с винта, который стягивает щёчки кулака (см. фото). Затем щёчки пытаются разжать при помощи шлицевой отвёртки.

Снизу кулак стянут одним винтом

Попробуйте теперь надавить на рычаг подвески сверху – палец опоры должен выйти из кулака. Если этого не происходит, используйте молоток и досточку

Но важно не переусердствовать!

Откручиваем рулевой наконечник

Надо отвернуть две гайки: одну – на шпильке наконечника, вторую – на рулевой тяге. Гайку на тяге только ослабляют (см. фото).

Два отдельных элемента крепления

В первом случае нужен ключ «на 16», во втором – «на 22». А затем, пользуясь съёмником, шпильку выжимают из отверстия в рычаге.

Наконечник почти что снят

Вместо съёмника часто используют молоток и деревянную доску. Делать так не рекомендуется. Подробнее о выборе и замене рулевых наконечников в этом материале.

Все шаги «от и до»

Если поворотный кулак освобождён от всех шлангов и проводов, а также он удерживается только на амортизаторной стойке, значит, осталось снять его с этой стойки. Нужны два ключа «на 18», которыми откручивают гайки на винтах. Дальше начнётся самое интересное. Колёсную ступицу надо стянуть со шлицевого вала.

Разъединяем шлицевой вал и ступицу

Доступ к «гранате» теперь открыт. Пыльник можно сразу разрезать. Попробуйте сбить ШРУС с вала и снять затем стопорное кольцо.

Как видите, снять ШРУС удалось

По внутреннему элементу ШРУСа через брусок ударяют молотком. Разъединить его с осью по-другому не получится.

Монтаж новой гранаты и пыльника

Устанавливая новый ШРУС, сначала оденьте пыльник. Не забудьте и о стопорном кольце – лучше, если оно будет новым. Полость ШРУСа перед установкой заполняют специальной смазкой.

Подготовка к монтажу

Монтаж нельзя будет выполнить, не используя молоток и брусок. Такова реальность.

Если ШРУС уже закреплён, надо обжать хомут на пыльнике. Но сначала можно добавить ещё чуть-чуть смазки.

Здесь пыльник установлен и закреплён

Получается, в ремкомплекте должен присутствовать не только ШРУС.

Когда менять ШРУС

Признаков неполадок в работе таких устройств может быть несколько. Обычно водители по звукам из подвески машины определяют, что нужна замена ШРУСа. Об этом говорит треск при резком повороте машины. Чтобы убедиться окончательно, что срочно нужна замена ШРУСа, следует остановиться и вывернуть колеса в крайнее положение. Появившийся после трогания хруст означает, что требуется заменить поврежденный передний ШРУС.

Появление таких же звуков при повороте колес в противоположную сторону означает, что приходит конец механизму с другой стороны колеса. В подобной ситуации следует оценить состояние защитных чехлов. Машину лучше поставить на подъемник и внимательно их осмотреть. Если возле них видны свежие признаки консистентной смазки, нужно заменить гофрированный чехол. Если его разрыв хорошо виден, а смазка отсутствует, понадобится немедленно заменить ШРУС.

Замена без снятия ШРУСа

Для того, чтобы выполнить данную процедуру, понадобятся определенные навыки, знания. На самом деле, процесс известен тем, что он неудобен. Придется вновь пользоваться рожковыми ключами, съемниками и другим инструментом. Возможно, понадобится помощь второго человека.

Не стоит забывать о роли хомутов. Учитывая, что сам шарнир сниматься не будет, пыльник придется хорошенько промазать маслом для того, чтобы он качественно скользил. Это поможет избежать трудностей на финальном этапе работ. Что касается снятия старого пыльника, то сделать это очень просто, ибо при помощи ножа его можно просто порезать.

Многих интересует вопрос цены. Купить пыльник можно за разные деньги. Если вопрос качества стоит не на первом месте, тогда достаточно будет потратить 500 рублей. Когда необходим действительно качественный продукт, тогда придется выложить до 2000 рублей.

https://youtube.com/watch?v=q_gOpz445tg

Производим замену внутреннего и наружного пыльника

Для начала, автомобиль нужно установить на подъёмник.

1. Снимаем колесо (в зависимости от стороны – левое или правое)
2. Отсоединяем крепление шаровой опоры к поворотному кулаку автомобиля.
3. Специальным инструментом, желательно пневмо-пистолетом, откручиваем гайку шарнирно углового соединения.
4. Постепенно, отодвигая ступицу колеса, выводим из лицевого зацепления нужную нам деталь.
5. Плоской отверткой поддеваем края хомута, после чего снимаем его. Данную операцию стоит проводить с двумя хомутами.
6. Подвяжите поворотный кулак таким образом, чтобы он не мешал вам в процессе замены чехла.
7. Сняв пыльник с края ШРУСа, держась одной рукой за шлицевую часть, с другой стороны наносим удары молотком в тыл соединения.
8. Угловое соединение без труда снимется из зацепления, после чего можно снять деталь с приводного вала.
9. Выдавите смазку в центр углового соединения, после чего наденьте защитный элемент на привод и установите деталь в обратной последовательности.
10. Установите металлические хомуты, после чего зажмите их с помощью клещей.

Работу по замене внутреннего пыльника Рено Логан можно производить несколькими способами.

1. Сняв наружную часть углового соединения, добраться до внутреннего пыльника, после чего произвести демонтаж хомутов и самой детали. Установку производить в обратной последовательности.
2. Другой способ предусматривает снятие всего привода в сборе. Такой метод наиболее эффективный и удобный, нежели первый.

Артикулы и цены

После 2010 года на Логаны не стали устанавливать неразборные механизмы: ШРУСы для авто 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017 годов выпуска будут отличаться от прошлых годов. Имеются отличия у разборных и неразборных ШРУСов зависимо от типа мотора (1.4 иначе говоря 1.6 л, с клапанами), в добавок с наличием иначе говоря отсутствием антиблокировочной комплекса бухгалтерских программ:

Внимание! Если поперечник вала составляет 30 мм — ШРУС несъемный. У съёмного элемента поперечник равен 25 мм

Компания Рено выпускает приводы исключительно в сборе, цена которых довольно высока, потому приобрести оригинал дает возможность для себя далеко не каждый шофер. Артикул необычного трипода — 7700113959. Хорошие свойства имеют аналоги от Sasic, Фенокс, Марсо и т.д. Каталожные номера деталей различаются зависимо от производителя и мотора авто (л.с.). А их стоимость варьируется отталкиваясь от изготовителя. Средние характеристики имеют запчасти от Сасик и Fenox. Проверить подходящий код и сколько мм составляет поперечник (23-28, 21-24, 21-28) конечно, сняв повреждённый элемент.
